Beleuchtungsanschluss Schnellverbinder WAGO 224-112 für KABEL 0,5-2,5 mm

Beleuchtungsanschluss Schnellverbinder WAGO 224-112 für KABEL 0,5-2,5 mm

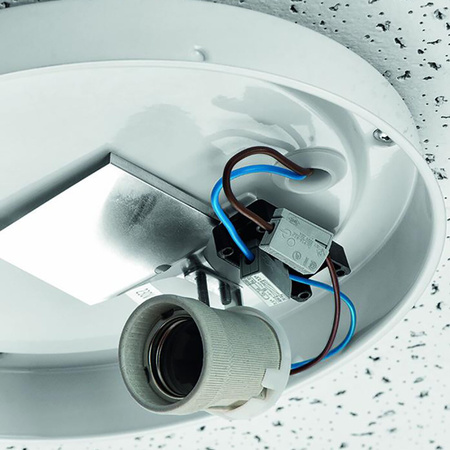

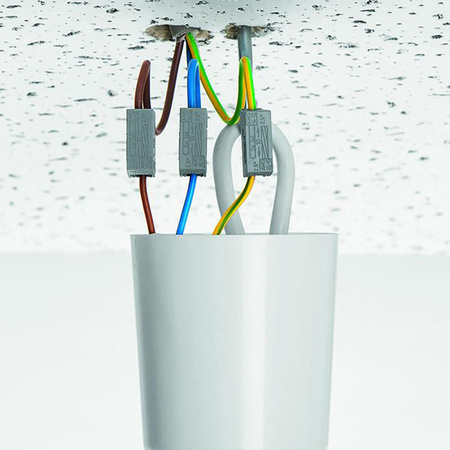

Installationssteckverbinder der Serie 224 des renommierten Unternehmens WAGO , der von Installateuren geschätzt wird . WAGO-Steckverbinder ermöglichen einen schnellen, problemlosen und vor allem zuverlässigen Anschluss von Beleuchtungskörpern an unsere Elektroinstallation.

Schnellverbinder der Serie 224 von WAGO dienen zur Verbindung starrer einadriger Leitungen (installationsseitig) und flexibler, ein- und mehradriger Leitungen (armaturenseitig) mit einem Querschnitt von 0,5 mm² bis 2,5 mm² .

Produktmerkmale

• Bequemer Kabelanschluss dank kompakter Bauweise
• Steckbare Installation von 2 Massivdrahtleitungen (Installationsseite) und einer Litzen-, Mehrdraht- oder Eindrahtleitung (Leuchtenseite)
• Der Steckverbinder ist für verschiedenste Aderquerschnitte geeignet: 0,5 bis 2,5 mm²
• Möglichkeit zum Anschluss von Kabeln mit unterschiedlichen Querschnitten
• Installation von Litzen-, Eindraht- und Mehrdrahtkabeln mit der PUSH WIRE®- Klemme

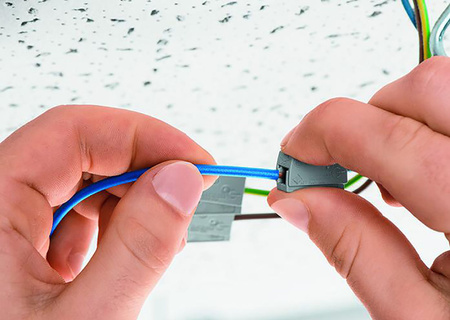

• Einfache Bedienung: Hebel anheben, Kabel einführen, Hebel absenken

ANSCHLUSSKABEL

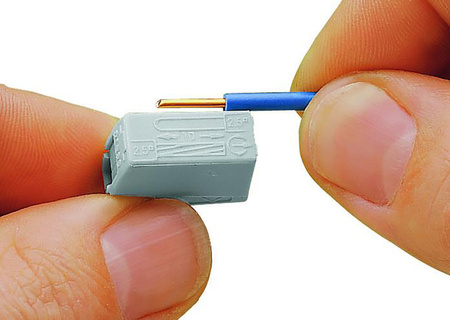

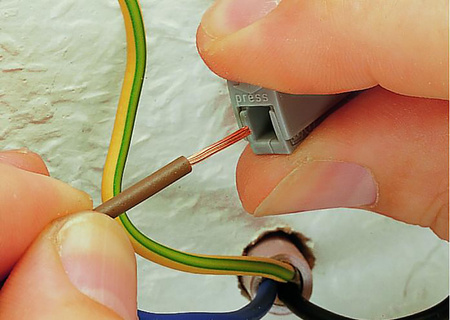

Der Anschluss des Kabels ist denkbar einfach, auf der Rückseite jedes Steckers finden Sie Angaben zur benötigten Länge des abisolierten Kabels.

Die richtige Länge des abisolierten Drahtes liegt zwischen 9 mm und 11 mm. Der zuvor isolierte Draht sollte fest in das Loch gedrückt werden.

MESSLOCH

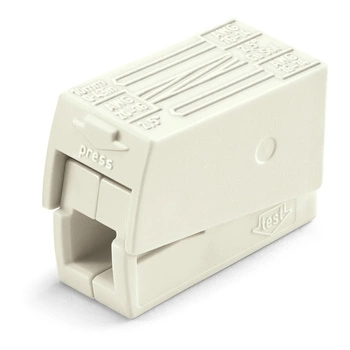

Ein leicht zugängliches Messloch an der Unterseite des Steckverbinders (TEST) ermöglicht die sichere Messung bereits angeschlossener Drähte, ohne dass der Steckverbinder demontiert werden muss.

PUSH WIRE®®-VERBINDUNGSTECHNIK

WAGO eliminiert Schraubverbindungen durch die Umsetzung eines Federkraft-Spannkonzepts. Mit der Erfindung der Käfigfeder PUSH WIRE® setzte WAGO neue Maßstäbe. Dank WAGO-Verbindungstechnik ist es möglich, stoßsichere und wartungsfreie Verbindungen herzustellen.
